。在檢查熔核的直徑是否滿足要求之后，在適當(dāng)?shù)姆秶鷥?nèi)調(diào)整電極壓力
，焊接時間和電流
，并進行樣品焊接和檢查
，直到焊接點的質(zhì)量完全滿足技術(shù)條件中指定的要求
。

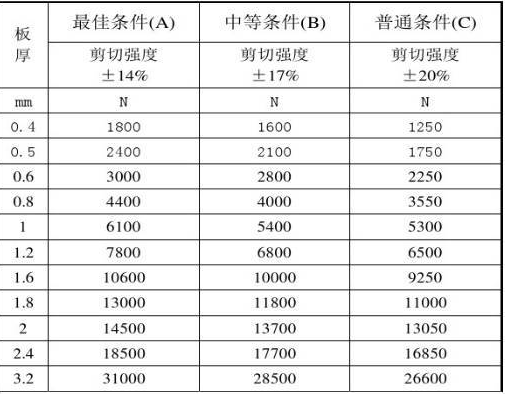

測試樣品最常用的方法是撕裂法。高質(zhì)量焊點的標(biāo)記是：一個撕裂的樣品上有一個圓孔
，另一個樣品上有一個圓形凸臺。厚板或淬火材料有時無法撕破圓孔和凸臺
，但可通過剪切斷裂來判斷熔核的直徑。必要時
，還需要進行低功率測量，拉伸試驗和X射線檢查
，以確定滲透率
，剪切強度以及是否存在收縮孔和裂縫
。當(dāng)基于樣品選擇工藝參數(shù)時
，必須充分考慮并適當(dāng)調(diào)整樣品和分流器中工件之間的差異
，鐵磁物質(zhì)的影響以及裝配間隙。

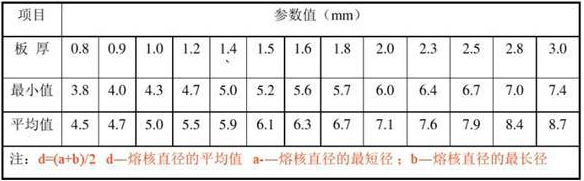

焊點直徑是通過將長軸的測量值加上垂直于長軸的測量值除以2得到的
，d =（a + b）/ 2

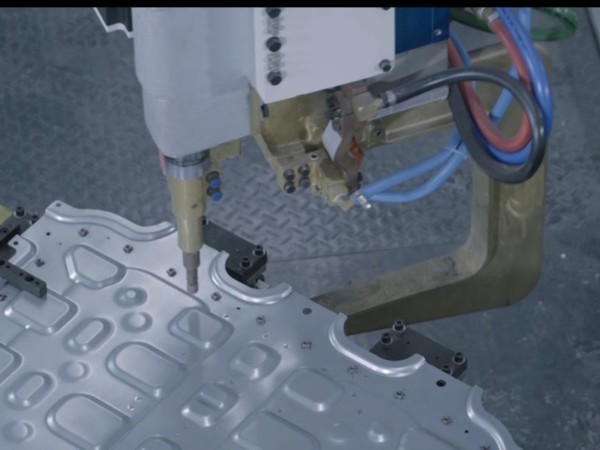

鋁合金點焊
鋁合金被廣泛使用，并分為冷作強化和熱處理強化
。鋁合金點焊的可焊性較差
，尤其是經(jīng)熱處理強化的鋁合金
。采取的原因和技術(shù)措施如下：
（1）較高的電導(dǎo)率和較高的導(dǎo)熱率必須使用較大的電流和較短的時間來獲得足夠的熱量以形成塊狀
；并且可以減少表面過熱，避免電極粘附和電極銅與純鋁接觸
。涂層擴散并降低了接頭的耐腐蝕性
。
（2）塑料溫度范圍窄
，線膨脹系數(shù)大
。必須使用較大的電極壓力，并且電極順應(yīng)性好
，這樣可以避免在熔核凝固時因過度的內(nèi)部拉應(yīng)力而導(dǎo)致的裂紋。對于具有大的開裂趨勢的LF6
，LY12
，LC4等鋁合金，還必須采用提高鍛造壓力的方法
，以使熔核固化足夠的塑性變形并降低拉應(yīng)力以避免開裂。當(dāng)彎曲電極難以承受較大的固定鍛造壓力時
，也可以使用在焊接脈沖后添加緩慢冷卻脈沖的方法來避免裂紋
。兩種方法可用于大厚度鋁合金。
（3）氧化膜容易在表面形成
，焊接前必須嚴(yán)格清理，否則容易引起熔核飛濺和不良形成（撕裂時
，熔核形狀不規(guī)則
，有凹凸和孔洞）。不圓）
，使焊接點的強度降低
。清潔不均勻會導(dǎo)致焊點強度不穩(wěn)定。
由于以上原因
，點焊鋁合金應(yīng)使用具有以下特征的焊接機：
1）可以在短時間內(nèi)提供大電流
2）電流波形最好具有緩慢上升和緩慢下降的特性
3）工藝參數(shù)可以不受電網(wǎng)電壓波動的影響而精確控制
4）提供化合價和鞍形電極壓力
5）機頭的慣性和摩擦小，電極順暢
。
目前
，我國使用的大多數(shù)300-600KVA直流脈沖
，三相低頻二次整流焊機都具有上述特點
。也有單相交流焊接機，但僅適用于不重要的工件
。
點焊鋁合金的電極應(yīng)采用具有球形端面的1型電極合金
，以利于熔核的凝固和散熱
。
由于大電流密度和氧化膜的存在
，在鋁合金的點焊過程中容易引起電極粘附。電極粘附力不僅影響外觀質(zhì)量
，而且由于電流的減少而降低了接頭的強度。因此
，必須經(jīng)常修整電極
。依次修整電極后，可焊接工件的數(shù)量與焊接條件
，待焊接金屬的類型，清潔狀態(tài)
，是否存在電流波形調(diào)制
，電極材料及其冷卻以及其他因素有關(guān)。
。通常，純鋁的點焊為5-10點
，LF6和LY12的點焊為25-30點
。
鋁LF21具有低強度
，良好的延展性
，良好的焊接性和無裂紋，通常是固定的電極壓力。硬腦膜膠（如LY11
，LY12）
，超級硬腦膜膠（如LC4
，LC5）強度高，延展性差
，容易開裂
。必須使用價格曲線上的壓力
。但是
，對于較薄的零件，在較大的焊接壓力或緩慢的冷卻脈沖下進行雙脈沖加熱時
，不可避免會出現(xiàn)裂紋。
當(dāng)使用化合價時
，重要的是鍛壓滯后于停電時刻（通常為0至2周）
。如果鍛壓過早（在停電之前）增加，則等同于增加焊接壓力
，這會影響加熱并導(dǎo)致焊點的強度和波動。如果鍛造壓力添加得太晚
，則在熔核冷卻和結(jié)晶時會形成裂紋
，并且鍛造壓力無效。有時必須在停電前施加鍛造壓力
。這是因為電磁閥延遲或氣路不暢
，導(dǎo)致鍛造壓力緩慢上升
。如果不提前使用，則不足以防止破裂
。

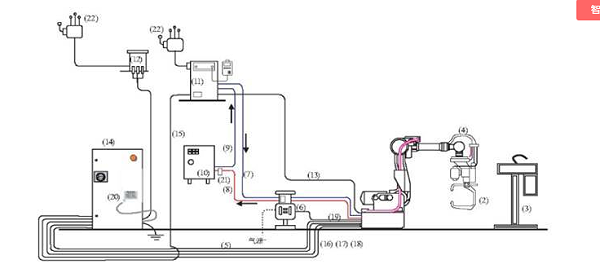

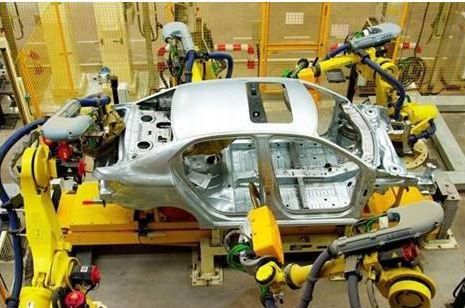

2.點焊機器人系統(tǒng)
（1）機器人機身
（2）伺服/氣動點焊鉗
（3）電極磨刀器
（4）管道包裝
（5）焊鉗控制電纜
（6）水和空氣單元
（7）焊鉗冷水管
（8）焊鉗回流管
（9）點焊控制器冷水管（無需風(fēng)冷）
（10）冷卻器
（11）點焊控制器
（12）機器人變壓器
（13）焊接電纜
（14）機器人控制器
（15）焊接控制器通訊電纜
（16）（17）（18）機器人電纜
（19）伺服編碼器電纜
（20）機器人示教器
（21）冷卻水開關(guān)
（22）電源

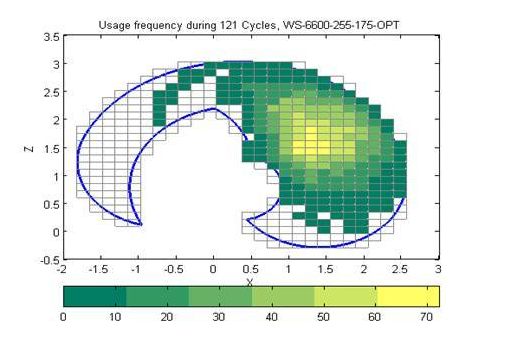

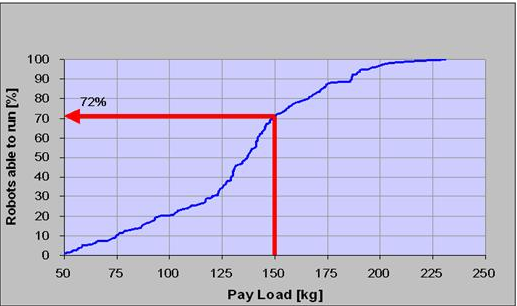

根據(jù)白車身點焊焊鉗負(fù)載和臂展的統(tǒng)計，一般要求所選機器人的負(fù)載在180KG以上
，臂展在2.5M以上才能滿足大多數(shù)要求
。點焊。站
。如果有槍頭更換器或內(nèi)置管道套件，則負(fù)載將相應(yīng)增加20KG。

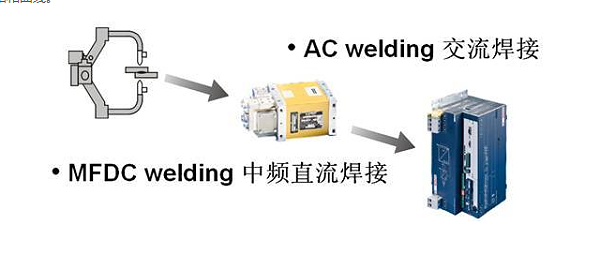

焊接控制器分為工頻和中頻兩種
，焊接控制器具有以下功能：
1.通過一次和兩次閉環(huán)實現(xiàn)精確的電流控制
?div id="jfovm50" class="index-wrap">？刂凭瘸^同類產(chǎn)品
，可以有效避免虛焊，焊點熔深等缺陷
。
2.焊點計數(shù)功能可有效防止焊接遺漏
，并可自動進行焊條修復(fù)和焊條壽命維護
，確保焊點直徑
。
3.獨立監(jiān)視焊接熔核的增長，并獨立補償實際焊接熔核和所需焊接熔核的變化
。
4.確保每個焊接點的直徑
。
5.自動補償焊接干擾
。
6.在焊接過程中
，焊接時間和電流將自適應(yīng)地變化。
7.在線存儲測量數(shù)據(jù)和曲線
。

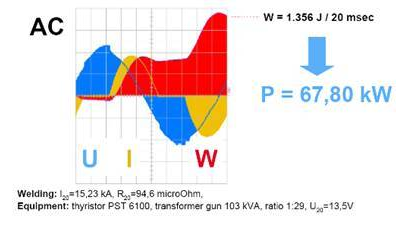

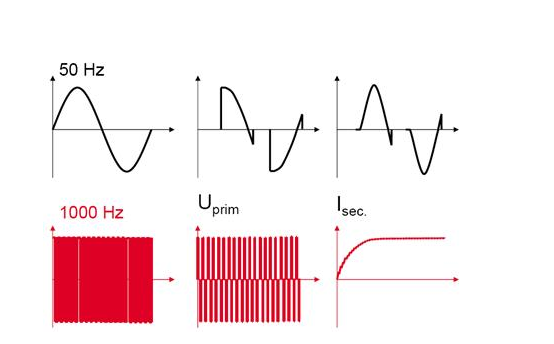

中頻焊接控制器變壓器更小，更輕
，可以提供連續(xù)的高能量
，并且電流調(diào)節(jié)更快，更準(zhǔn)確
。適用于：鍍鋅板
，高強度鋼板
，鋁合金板
，三層板焊接和大喉管焊接鉗。

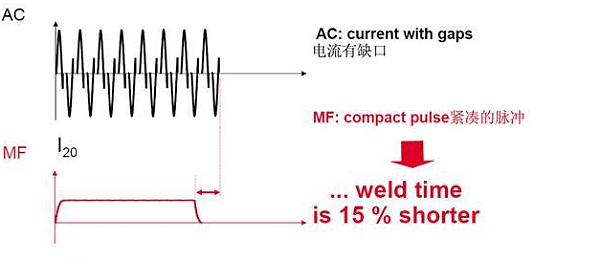

它具有緊湊的脈沖形式
，無感應(yīng)損耗，不到1毫秒的調(diào)節(jié)時間
，無電流峰值和無額外的冷卻時間

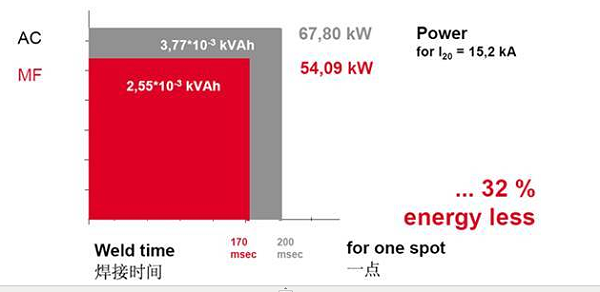

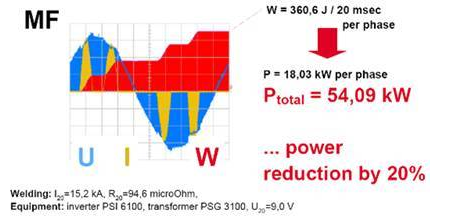

，從而提供了更高的能量并降低了電極的熱量和機械壓力。與工頻電極相比
，中頻壽命提高了30-50％
，節(jié)能20-32％。
另外
，中頻焊接控制器具有以下特點：焊接參數(shù)的精確調(diào)節(jié)（動態(tài)調(diào)節(jié)和自適應(yīng)調(diào)節(jié)）
；沒有材料過熱（飛濺少）。
點焊鉗：用于按壓焊接的工件（板）
。機器人使用的焊鉗通常將變壓器和焊鉗安裝在一起以形成一個整體
，稱為“整體焊鉗”。在實際應(yīng)用中
，有必要根據(jù)點焊位置的特殊性設(shè)計焊鉗的主體。只有這樣
，焊鉗才能到達焊點的位置
。
機械手點焊鉗必須與點焊工件所需的焊接規(guī)格兼容
?div id="m50uktp" class="box-center"> ；驹瓌t是：
1.根據(jù)工件的材料和板厚，確定焊接電極的最大短路電流和最大按壓力
；
2.根據(jù)工件的形狀和焊點在工件上的位置，確定焊鉗主體的喉深
，喉寬
，電極握力，最大行程
，工作行程等
；
3.根據(jù)工件上所有焊接點的分布，確定選擇哪種焊鉗
。通常有四個焊鉗：C型單行程焊鉗，C型雙行程焊鉗
，X型單行程焊鉗
，X型雙行程焊鉗；
4.滿足以上條件時
，請盡量減少焊鉗的重量
。
與氣動焊鉗相比
，伺服焊鉗的優(yōu)點：
1.機器人和焊鉗的協(xié)調(diào)運動大大提高了生產(chǎn)周期
2.焊接過程中壓力和熱量同時增加
，以確保更可靠的焊點質(zhì)量
3.擴展過程控制
4.加強診斷監(jiān)測
5.簡化焊鉗的設(shè)計并增加靈活性
6.降低維護率并增加運行時間
7.降低生產(chǎn)成本（耗氣量，備件）
8.焊接循環(huán)后自動調(diào)節(jié)電極蓋的零位
9.更換噴槍后
，檢查/調(diào)整焊接鉗。斷開伺服控制設(shè)備的連接后，卸下伺服控制臂以校正焊鉗的零位
。
生產(chǎn)周期時間的減少反映在：
1.最小化焊點和障礙物之間的跳躍路徑
。
2.可以隨意縮短焊條的開度
，以減少關(guān)閉焊鉗的時間。
3.發(fā)出焊接開始信號后
，可以更快更好地控制壓力。
4.發(fā)出焊接完成信號后
，可以更快地打開焊鉗
。
5.更快地改變焊接壓力。
6.減少電極更換和磨削時間
。
7.更換噴槍
，在電極拋光和更換后快速校準(zhǔn)
。
焊接質(zhì)量的提高體現(xiàn)在：
1.輕觸幾乎不會影響產(chǎn)品
2.高精度反復(fù)加壓
3.精確的焊接恒壓控制
4.更穩(wěn)定的電極管理和控制
增強的診斷和監(jiān)控體現(xiàn)在：
1.壓力監(jiān)控
，以防止過度的深凹痕和焊點裂紋
2.診斷電極蓋并監(jiān)測電極磨損
3.電極修整器的狀況
4.多層板連接狀態(tài)
5.換槍緊急停止后的位置診斷
簡化焊鉗的設(shè)計并提高靈活性：
1.增加焊接壓力范圍
2.不限制大開口和小開口，優(yōu)化了焊接臂的位置
3.不同的工作站使用相同的焊鉗設(shè)計以減少數(shù)量
4.電機的集成降低了焊鉗的質(zhì)量
5.靈活性高
，可以在項目早期確定焊鉗的設(shè)計
降低維護率和增加運行時間體現(xiàn)在：
1.更容易的錯誤跟蹤
2.診斷和預(yù)防性維護
3.減少備件數(shù)量
4.消除余額問題
降低生產(chǎn)成本體現(xiàn)在：
1.空氣消耗
2.電機蓋消耗
3.電機桿消耗
4.維修費用
5.易于編程
伺服點焊平衡補償技術(shù)
機械平衡
軟件余額
焊接位置校正：允許編程誤差+/- 3mm
松開固定焊接夾臂：松開固定焊接夾臂5mm
焊鉗臂偏差補償：可補償焊鉗臂偏差5mm
電極蓋的測量和補償：測量電極蓋，可以補償0-10mm金屬板的位置+/- 1 mm
水和空氣單位：
電極磨刀器：
通常
，在點焊的生產(chǎn)中，流過電極的電流密度非常大
，再加上同時作用的相對較大的按壓力
，電極很容易失去其原始形狀，因此焊核的尺寸不能縮小好小
。受控
。同時，由于導(dǎo)電表面的氧化
，電極的導(dǎo)電性降低
，并且不能很好地保證點焊期間的電流值。為了消除這些不利因素對焊接質(zhì)量的影響
，有必要使用電極磨床定期磨削電極。
管道包裝：
機器人管線套件主要用于連接機器人末端執(zhí)行器（自動換刀裝置
，焊鉗等）
，并開發(fā)了線束系統(tǒng)
；
1.滿足設(shè)備的應(yīng)用功能
2.具有良好的使用壽命
3.盡量不要限制機器人的工作范圍
4.易于安裝和維護
以下是標(biāo)準(zhǔn)伺服點焊電纜包裝的連接方法：
最后
，我們分享了幾個標(biāo)準(zhǔn)點焊工作站的布局
，并觀看了機器人點焊自動化的
視頻：
最好看的韩国电影在线观看|
二人世界视频免费观看|
17Cc吃瓜网最新爆料新闻|
国产69精品久久久久久久久久久久|
亚洲成电人影在线|
已满18点此自动转m329|
脱色摇床V振荡器H男男|
男人把Ji大巴放进女人免费视频|
在线观看高清|
少妇厨房愉情干柴烈火偷爱|
公媳电影在线观看|
色噜噜狠狠一区二区三区四区偷拍
|
99精品欧美一区二区三区黑人|
人乳喂奶HD无中字|
欧美三级午夜理伦三级中文字幕
|
cos尾巴插件要入体女生多久|
妈妈的朋友在线观6看中文完整版
久爱在线视频播放免费观看
|
久草视频新免费|
中文字幕完整高清版电影|
苍井空 下载|
哥哥太爱我了怎么办电影|
天天欲色在线|
怡红院院视免费视频|
美国爱情电影 床戏|
秘密教学第80与恩爱去旅行|
忘忧草网在线社区|
国产 在线 亚洲 欧美 动漫|
欧洲人妻丰满AV无码久久|
宝贝我大不大你试试就知道了|
亚洲人色中文字幕天堂|
扌喿辶畐的游戏|
中國东北女人XXXX|
久别的草原在线观看免费播放|
两个人日本的视频免费播放|
丰满年轻岳每3|
周秀娜喜爱夜蒲吻戏|
BIGBANG幼稚视频入门幼年|
色欲久久九色一区二区三区|
男女激情大尺度热吻|
亚洲国产精品13p|
一本二卡三卡四卡乱码小说|
精品无码亚洲区国产区朝区|
yellow视频高清观看在线|
丝瓜草莓秋葵污下载旧版app大全|
伦理电院网最新|
三体动画在线观看完整版|
男人和美女亲热视频|
蜜臀AV人妻国产精品大岛优香|
天堂中文在线资源|
50岁阿姨大人免费观看电视剧|
婷婷的五月天在线视频|
宝宝好涨水快流出来免费视频软件|
Zoofilivideo杂交|
色婷婷狠狠18禁久久YY|
从阳台干到厨房从卧室到客厅好吗|
日本一道本香蕉视频|
啊?小雪?轻点?奶头漫画|
自慰走绳playY荡学院夫夫|
最近免费2019中文字幕大全
|
ワンピースのエロ.WWW中文|
japanesefreel日本home|
久久久AV精品波多野结衣|
5g天天奭5g天天运动快点播
|
久久无码人妻一区二区三区午夜|
人乳喂奶HD无中字|
H视频在线观看|
有人有片资源吗免费迅雷网盘|
中文无字幕一本码专区|
4399在线看片免费韩国|
五十路熟妇专区|
丁香花电影高清在线小说阅读|
k8影视|
桃源影院|
老公昨天晚上吃我小花园的饭|
艾草仙姑在线观看完整版|
暖暖 免费 高清 日本 在线|
国产又色又爽又黄的免费|
苍井空都有什么电影|
我好想你 苏打绿mv|
光溜溜的拍照姿势图片|
粉嫩小泬|
黑寡妇巨大粗爽毛片欧美|
苍井空巜女教师之欲火电影|
男的和女的在一起怼怼怼视频|
野花视频在线观看最新视频观看|
最新zooskoovideos另类|
三年在线观看免费大全
|
女人荫蒂勃起后的视频大全|
鲁一鲁亚洲无线码|
琪琪热码在线中文字幕|
欧美图亚洲色另类偷偷自拍|
张子枫晒怼脸自拍|
五月天社区|
电影在线观看完整版高清免费观看|
99久久久无码国产精品性|
樱桃视频观看免费高清视频|
桃花视频日本高清|
52KKM无翼漫画|
97在线看视频|
免费人成在线观看网站|
芒果TV已满18岁电视剧免费看|
不能错过的只有你电影|
超碰视频公开|
国产九九精品影视在线播放|
成熟女人色惰片|
久久久大香菇精品|
24小时日本更新在线观看|
国产午夜羞羞羞免费视频|
野花日本在线观看免费观看3|
三个老师轮流给学生布置作业|
www.5252se.cn|
亚洲国产精品一在线观看蜜桃AV
|
另类ZZZ00女人ZZZ00|
日韩精品久久日日躁夜夜躁影视|
三年片大全在线观看免费观看大全2023年
|
精品久久久久香蕉网|
樱花草视频在线观看高清免费网|
热九九99香蕉精品品|
到酒店房间开始热吻|
妈妈的味道播放BD中字|
真人视频直播|
超碰香蕉人人网99精品|
97人人模人人爽人人喊电影|
论理电影在线观看|
78m.ppt威九国际免费|
日本少妇A片又爽又黄|
你看起来好像很好吃国语|
一岀一进又爽又粗又大|
国际b站免费视频入口mba智库下载|
办公室艳妇潮喷费蜜桃AV|
向井理北川景子|
亚洲国产精品13p|
亚洲的VS日本的VS韩国|
999ZYZ玖玖资源站永久|
手机电影在线观看|
五十路熟妇专区|
吕布强?貂蝉卧床视频|
欧美高清veosdesexo3d|
Zoom人与Zoom视频|
国色天香电影在线观看免费|
欧美人妻天天爽夜夜爽AV|
埃及猫小脏片链接|
国产美女久久精品香蕉69|
456亚洲人成视频|
禁漫天堂传送门怎么开启jmcomicron.mic|
最近新免费韩国直播在线观看|
莱州猛禽视频在线观看|
939W乳液78WYW55|
人狗大战9免费观看正版|
老湿电影院免费10分钟|
国产精品videossex久久|
亚洲人成色777777在线影院|
浴室激情吃乳三级|
亚洲色大成网站WWW在线|
亭亭五月|
两人打扑克剧烈运动视频软件|
国内少妇自拍区视频免费击|
939W乳液78WYW55|
中文字幕无码人妻少妇
|
年轻的小婊3中文字|
大叔老公深度索爱免费观看视频
|
欧美黑人又粗又大XXXX视频|
xxoo电影|
久久re这里视频只有精品首页
|
17c·moc官方网|
打扑克又疼又叫爱看原声|
亲爱的老师3高清中文播放|
小月子老公用嘴舔了会得白血病吗|
亚洲图片欧美图片伦理电影 在线电影
|
手机在线看永久av片免费|
天美传媒精品麻豆|
荷兰顶级婬片a片巜肉体猎场|
亚洲国产一区二区精品专区发布
|
给野兽献花高清完整版|
日本的网站|
26uuu老色哥|
北原夏美 中文字幕|
中文字幕熟女人妻佐佐木|
苍井空全集qvod|
好色|
成色好y31和y31的区别|
少妇厨房愉情干柴烈火偷爱|
亚洲中文久久精品无码99|
午夜阳光免费视频|
《日本免费看哺乳期》的电视剧|
女人是男人的未来1分29分|
一面膜胸口一面膜下部位|
午夜亚洲乱码伦小说区|
电影全集国语高清|
一二三四免费观看视频韩剧|
japanesefreelXXXX日本|
2012在线国语中字视频|
欲帝精品福利视频导航|
我好想你 苏打绿mv|
顶级欧美色妇XXXXX香蕉|
艾草仙姑在线观看完整版|
日本红怡院一本道|
太慢了能不能快一点|
亚洲国产AV蜜桃|
善良的岳hd中文字幕|
日本公和熄2在线播免费观看|
被老师抱到没人的地方怎么办
|
日本护士被黑人强伦姧人妻孕|
自拍偷自拍亚洲精品|
男欢女爱免费观看电视剧大全|
杨思敏1一5集国语版免费|
超清无码AV在线播放麻豆|
色久悠悠无码偷拍自怕|
色戒在线免费观看|
仓井空演过什么电影|
中文字幕精品久久久久人妻红杏1|
龚玥菲3d电影线在线观看|
流水迢迢任嘉伦免费观看|
亚洲欧美一区二区成人片|
含羞草实验室入口麻豆宣传片|
花店老板8分钟视频播放|
好男人在线观看高清直播免费|
无人精华区二区区别|
中国人免费看的片|
吃雪白的扔子视频大全在线观看免费|
欧做爰性欧美大片|
糖心国产传媒vlog|
我的姐姐电影免费观看|
英语老师乖乖挽起裙子作文怎么写|
啪啪网站免费线看|
肉蒲团梁咏琪1996年|
狗配人的大片|
日日夜夜 电影在线视频|
免费视频在线观看|
我的xl上司第二季未增删翻译中|
内射成人影片在线播放|
浴室激情吃乳三级|
日本一道免费高清|
啦啦啦资源高清在线观看mv|
免费ps大片调色在线看|
极乐宝鉴|
yellow视频高清观看在线|
欧洲码日本码专线|
初二学生小馒头|
中国极品少妇XXXXX|
中文字幕导入是乱码ma|
我们高清在线观看免费中文|
NANA在线观看高清视频|
zooskool videos马在线|
那一夜我给你开过车|
中文字幕的|
欧美高清狂热视频|
强开嫩苞又嫩又紧AV电影|
伊人香蕉视频在线最新|
zoozooskooi在线视频1|
